Le câblage d’une prise RJ45 ne tolère aucune approximation. Un fil inversé, une paire trop détorsadée ou une incohérence entre la prise murale et le coffret suffisent à rendre le réseau lent, instable ou totalement inutilisable. Pour réussir votre installation, choisissez un standard unique, préparez le câble avec soin, raccordez chaque conducteur à son emplacement précis et testez systématiquement la liaison.
Comprendre l’architecture : prise murale, câble et coffret
Une liaison Ethernet repose sur un câble à quatre paires torsadées, soit huit conducteurs. La prise RJ45 murale est généralement un module de type keystone : les fils s’insèrent dans des fentes repérées par couleur, puis sont bloqués par un capot ou un outil d’insertion. À l’autre extrémité, dans le coffret de communication, le câble se raccorde sur un panneau de brassage ou sur un second module identique.
Il est nécessaire de distinguer cette opération du montage d’une fiche RJ45 mâle. Une fiche mâle nécessite une pince à sertir, tandis qu’une prise murale utilise le plus souvent une connexion IDC, sans sertissage. L’utilisation d’une méthode inadaptée est la cause principale des faux contacts.
Le choix du câble pour une installation fixe
Pour un passage dans les gaines et les cloisons, privilégiez un câble monobrin, plus stable dans les bornes. Le câble multibrin, plus souple, est réservé aux cordons de brassage entre une prise et un appareil. Dans une habitation, un câble Cat6 ou Cat6a assure une marge de performance pour un réseau moderne. Un câble FTP apporte un blindage utile dans les environnements perturbés, à condition que la continuité de l’écran et la mise à la terre soient correctement réalisées.
| Catégorie | Fréquence | Débit | Usage |
|---|---|---|---|
| Cat5 | < 100 MHz | 10/100/1000 Mbps | Installation ancienne |
| Cat6 | < 250 MHz | 10/100/1000 Mbps | Réseau domestique courant |
| Cat6a | < 500 MHz | Jusqu’à 10 Gbit/s | Installation durable |
| Cat7 | < 600 MHz | Jusqu’à 10 Gbit/s | Environnement exposé |
Choisir T568A ou T568B pour une cohérence totale
Les normes T568A et T568B définissent l’ordre des couleurs sur les huit contacts. Elles produisent toutes deux un câblage droit si elles sont appliquées à l’identique aux deux extrémités. La différence réside uniquement dans la disposition des paires verte et orange.
Le T568B est le standard le plus répandu en France. Le critère décisif est la cohérence : relevez le standard déjà présent sur vos modules ou votre panneau de brassage et conservez-le partout. Mélanger les normes crée un câble croisé, rarement utile grâce à la technologie Auto MDI-X des équipements récents, mais inadapté à une installation structurée.
Repère de couleurs pour le standard T568B

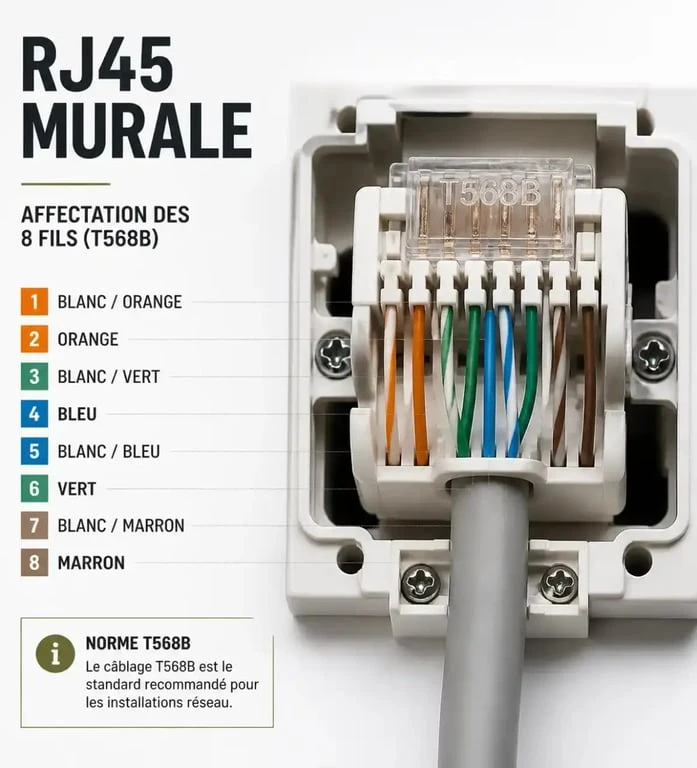

Les prises murales affichent un guide couleur directement sur leur support. Fiez-vous à ce marquage. Voici l’ordre T568B pour les broches 1 à 8 :
| Broche | Conducteur (T568B) |
|---|---|
| 1 | Blanc/orange |
| 2 | Orange |
| 3 | Blanc/vert |
| 4 | Bleu |
| 5 | Blanc/bleu |
| 6 | Vert |
| 7 | Blanc/marron |
| 8 | Marron |
Préparation du matériel et organisation
Avant d’ouvrir la gaine, réunissez une prise RJ45 compatible avec votre catégorie de câble, un cutter, une pince coupante, un outil d’insertion si nécessaire et un testeur réseau. Consultez la notice du fabricant, car certains keystones intègrent un système de fermeture automatique.
Coupez le câble proprement, sans l’écraser, et vérifiez la compatibilité entre le diamètre des conducteurs et le module. Laissez une longueur de câble suffisante dans la boîte d’encastrement, sans toutefois créer une bobine serrée. Étiquetez chaque liaison côté prise et côté coffret dès la pose. Un coffret de communication organisé facilite le brassage : vous identifiez immédiatement chaque départ (bureau, chambre, salon) pour relier vos équipements à la box, à un switch ou à un point d’accès.
Raccordement sans dégradation du signal
Travaillez hors tension sur les circuits électriques proches. Le câble réseau ne doit jamais être confondu avec un conducteur d’alimentation. Pour une installation neuve, le respect de la norme NF C 15-100 est indispensable.
Dégainez le câble sur environ 2,54 cm avec précaution, sans entailler l’isolant des conducteurs. Écartez les paires uniquement au voisinage immédiat des bornes. Ne les détorsadez pas sur plus de 13 mm, car cette torsade limite la diaphonie et les perturbations. Placez chaque fil dans la fente correspondant au code couleur T568B. Utilisez le capot ou l’outil d’insertion pour enfoncer les fils jusqu’au fond des fentes, puis coupez les excédents. Replacez le module dans son support et montez la plaque de finition sans pincer le câble.
Appliquez le même standard au panneau de brassage. Pour un câble blindé, respectez la procédure de reprise de l’écran général prévue par le matériel. Un blindage interrompu ne garantit pas la protection attendue.
Validation et dépannage
Branchez un testeur de câble réseau sur la prise murale et sur l’extrémité correspondante au coffret. Un résultat conforme affiche une continuité de 1 à 8. Si une LED manque, si deux numéros sont inversés ou si le test indique une paire ouverte, le défaut se situe dans l’un des deux raccordements.
En cas de connexion absente, vérifiez qu’un conducteur n’est pas coupé ou mal enfoncé. Un débit limité ou instable provient souvent d’un ordre de paires incorrect, d’une longueur détorsadée excessive ou d’un câble pincé. Si une seule prise échoue, comparez son standard avec celui du panneau de brassage. Si plusieurs prises sont défaillantes, vérifiez le brassage au coffret, le switch ou la box avant de refaire les raccordements.
Ne refermez définitivement les boîtes qu’après validation. Un câblage propre, homogène et étiqueté simplifie toute évolution future : il suffit de modifier le brassage central plutôt que de rouvrir les murs.
